來給中央置物盒加個輔助燈

format330

中央置物盒這地方晚上真的是暗的可憐~~每次都用摸的找零錢!

直接開始
主要是把LED燈裝在冷氣面板底部,直接照射在中央置物盒

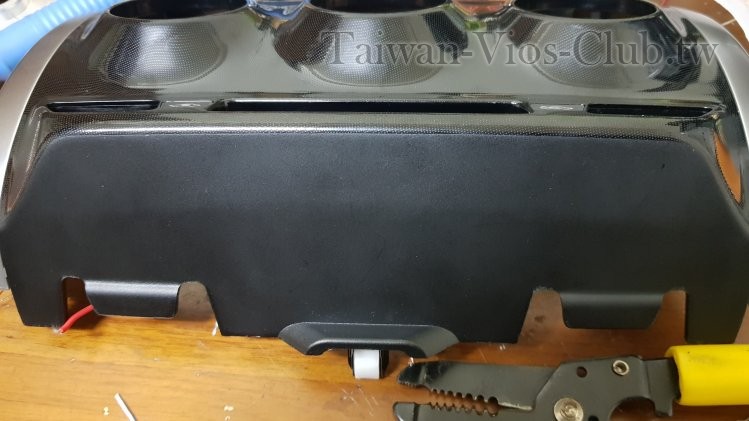

所以拆卸冷氣面板下來加工.面板都是卡榫直接拔出來


在面板底部中間位置鑽洞(洞大小根據你的LED大小決定)

面板

忘了講到材料

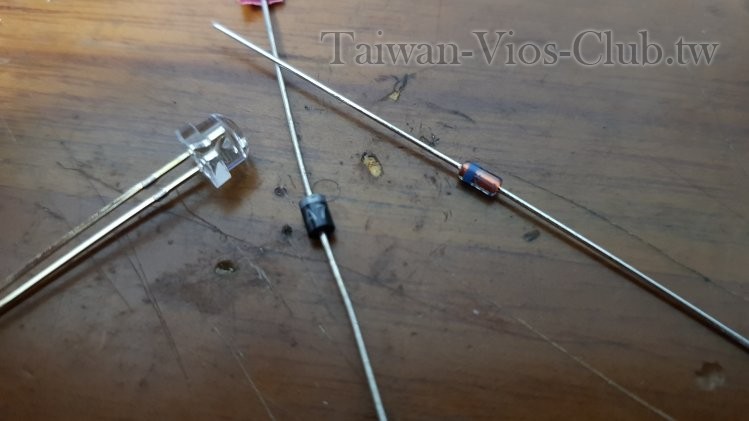

我準備了
防逆壓1A7二極體X1
定電流二極體E-183 X1
5mm大晶草帽型LED廣角160(綠光)X1
還有焊接工具,鑽洞工具,熱縮管,膠帶,電線...........

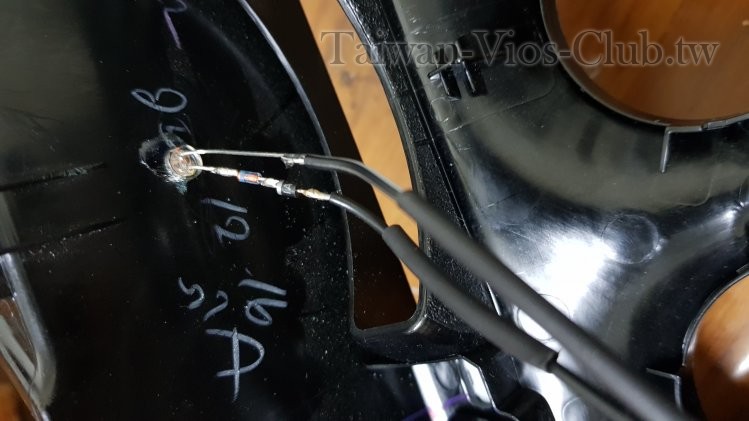

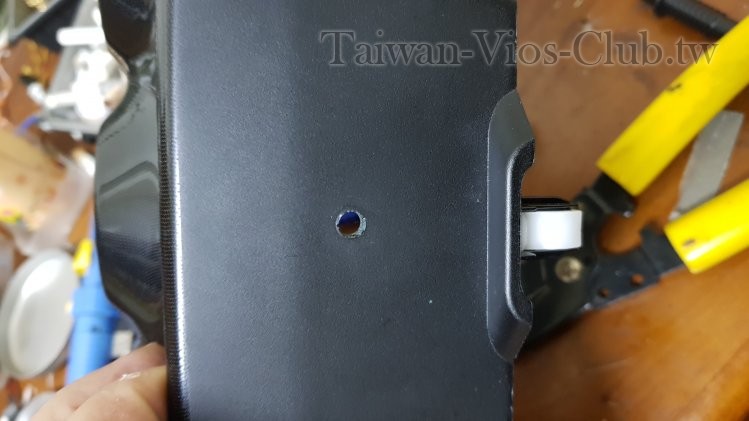

鑽洞(要鑽是適合你LED大小的洞)

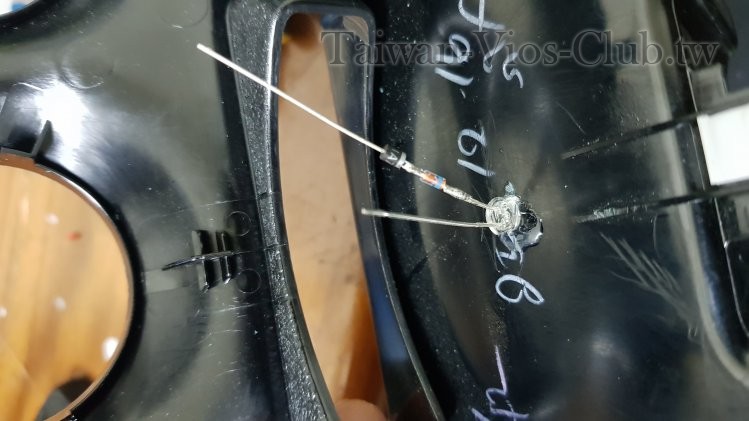

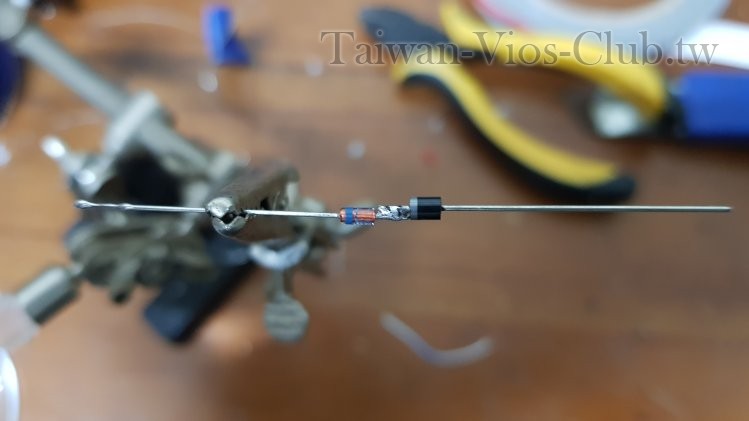

焊接
跑法：(正極→防逆壓→定電流二極體｛也可用限流電阻｝→ＬＥＤ正極//ＬＥＤ負極→負極)
LED,防逆壓跟定電流二極體都有陰陽極別接錯了

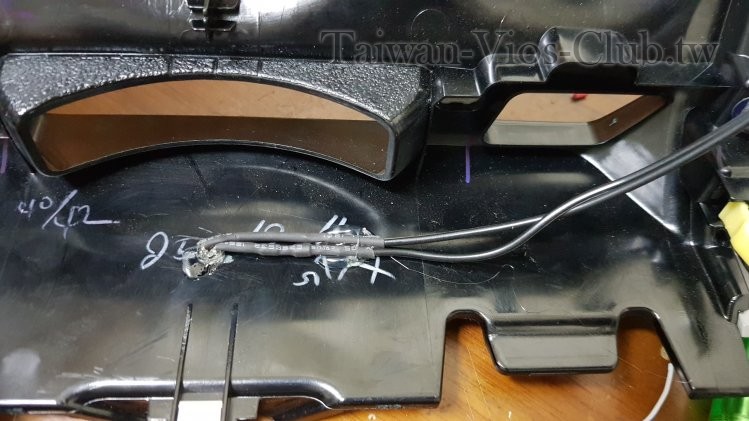

LED裝好後(LED我有用熱溶膠固定)開始焊接電線(我準備60CM的線連到音響主機後方)


用熱縮管保包起來

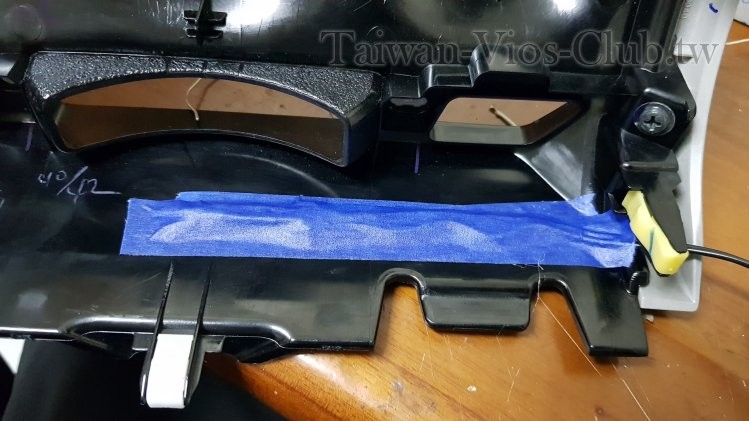

線需要壓平黏緊不然會犯到冷氣內外循環開關

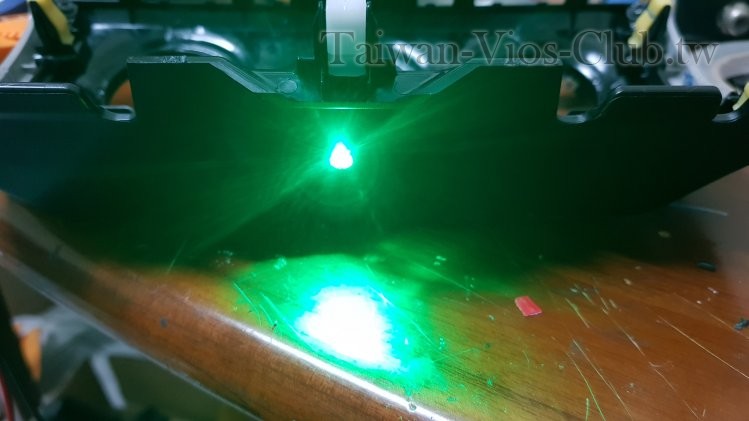

測試會不會亮(這個綠我喜歡)



開始穿線

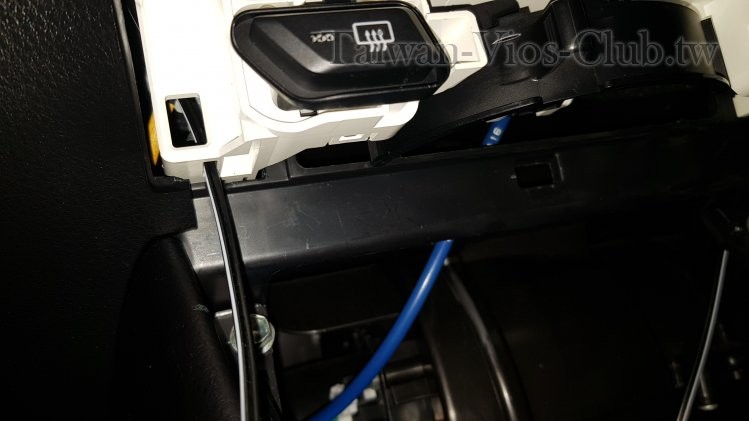

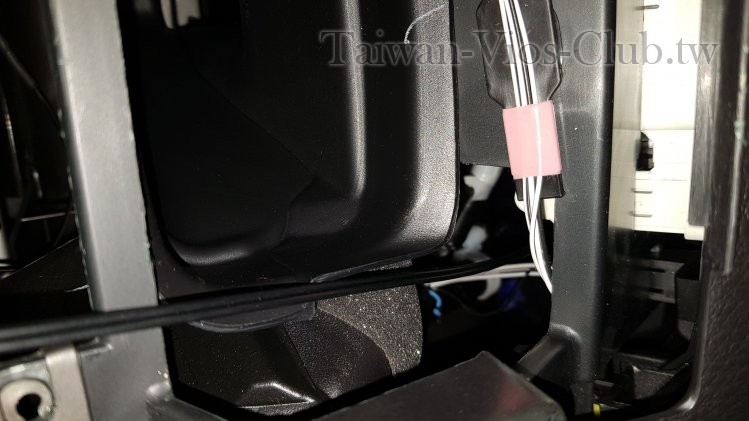

從冷氣控制面版穿上去一路到達音響主機後方
(還有音響主機要拆我忘了拍)





查電........
(這顆頭就是插在音響主機後方拆開你就會看到了)

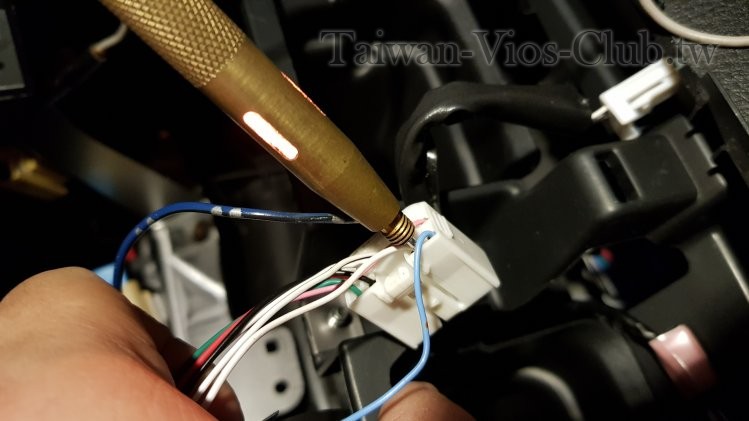

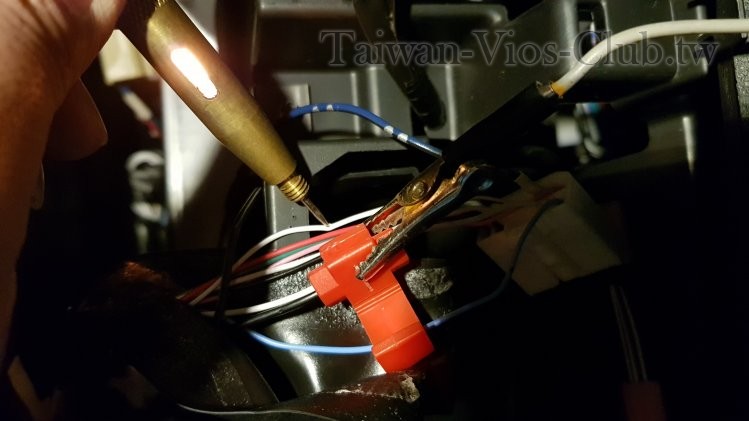

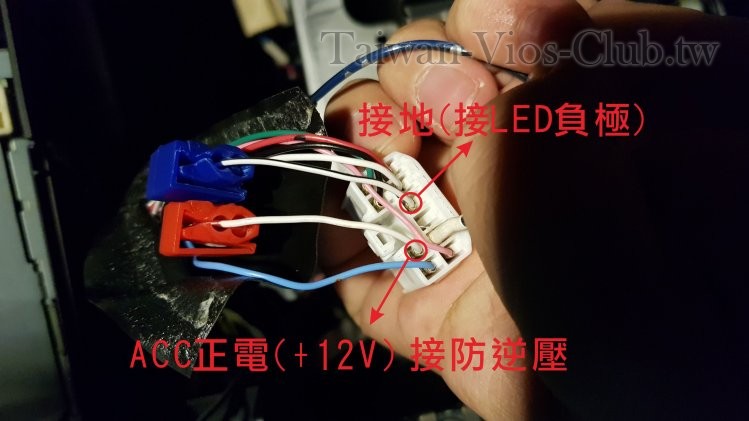

我配ACC啟動電源,反正過ACC燈就亮著不管你有沒有開燈!感謝車友Wen Fu Lo 大大提供簡單又快速的接線位置從點菸孔後取電



正負極別搞錯了



開起ACC測試..OK會亮..
可以開始組裝回去

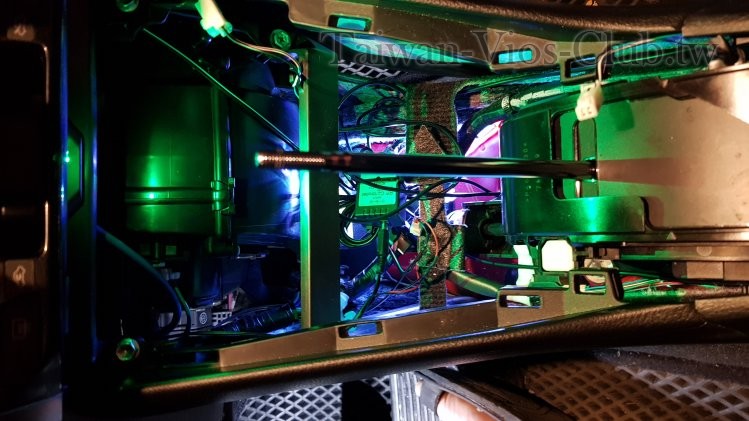

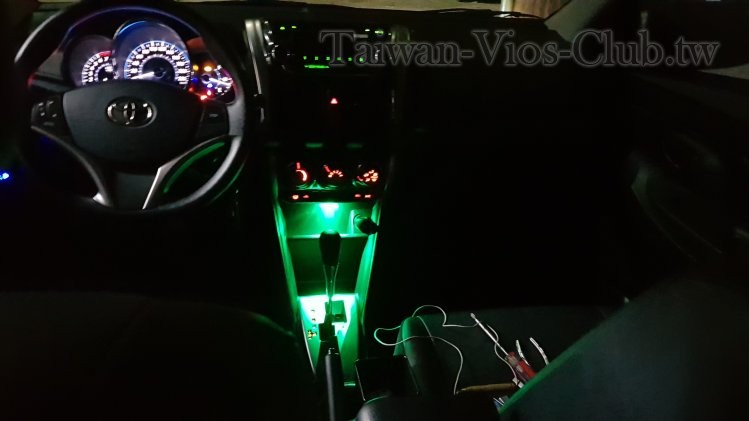

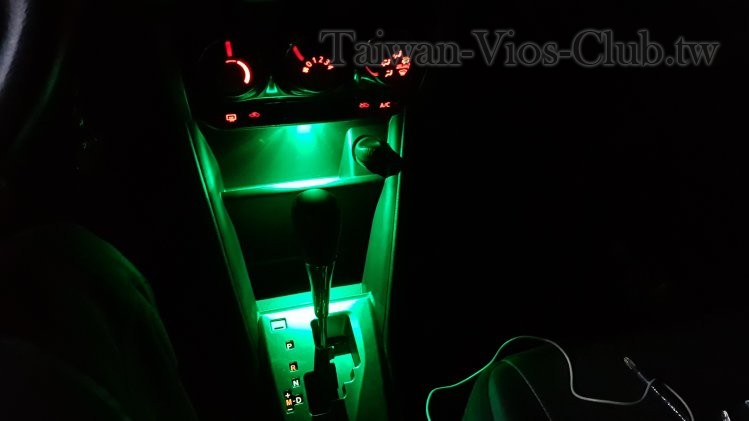

就於完成了......效果非常滿意

光線也不會影響到夜晚開車

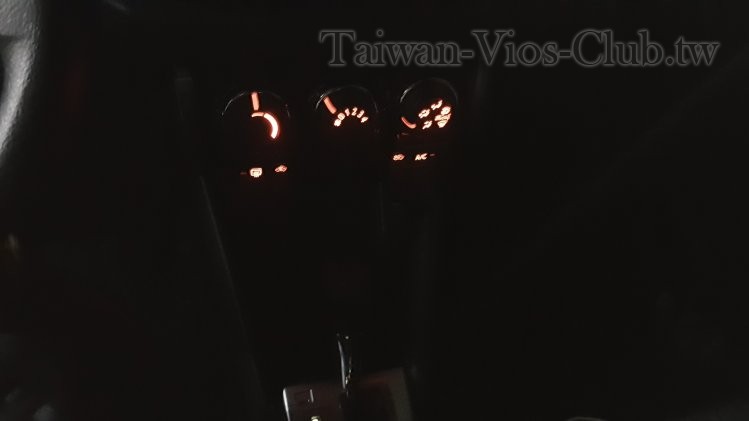

附上一張之前幫朋友RAV4改空調面板燈
(原場好像是綠光配黃光,改藍光配白光)

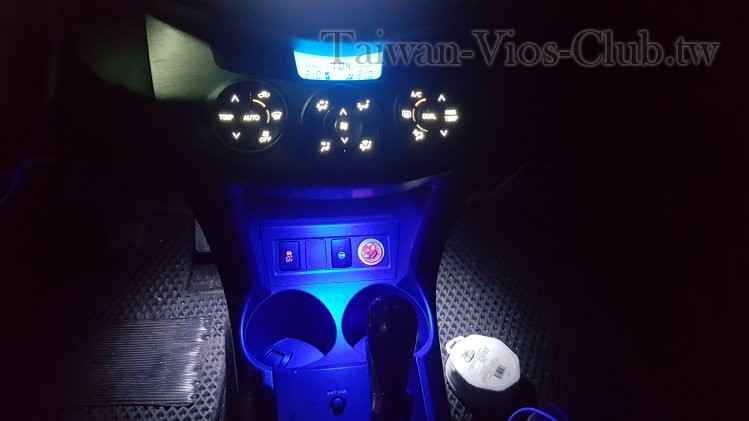

中央置物盒跟足部照明(原廠配黃光,改中間藍光兩側白光)
